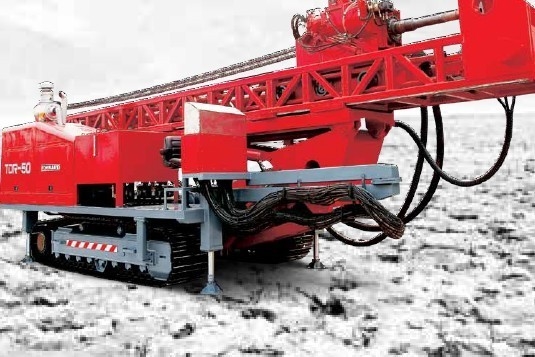

Rotatoire-perçage avec la plate-forme de forage universelle de CBM de circulation inverse TDR -50

Rotatoire-perçage avec la plate-forme de forage universelle de CBM de circulation inverse TDR -50

La plate-forme de forage universelle de TDR -50 permet à chaque utilisateur de forer avec les méthodes suivantes, avec des diamètres de forage du ″ 3,5 47 profondeurs de ″ et à perçage jusqu'à 1 200m.

●Rotary-perçage avec la circulation directe

●Rotary-perçage avec la circulation inverse

perçage de noyau de ●Percussion (dénoyautage de RAM)

perçage de noyau de ●Wire-line

Perçage de marteau de ●Down-Le-Trou

perçage de ●Free-chute

perçage de déviation de ●Direction

L'installation de servies de TDR peut être utilisation pour l'huile peu profonde et le gaz, le captage du grisou de couche de charbon, la géothermie, l'explotation à moi et l'application de puits d'eau profonde de grand diamètre, peuvent également être utilisation pour les émissions de gaz du charbonnage et vers le bas le trou de la délivrance.

Complètement installation de foret supérieure multifonctionnelle hydraulique d'entraînement TDR-50

Spécifications détaillées

1. Unissez le moteur

Moteur diesel, 6 cylindres, en ligne, 2 valves, turbo intercooled ; Culasses distinctes, bloc de cadre ; Utilisant la technologie à haute pression mécanique d'injection pour l'installation carburant.

Le vilebrequin du moteur diesel fournit la puissance pour la pompe hydraulique par le coupleur flexible (fait par KTR en Allemagne).

Moteur diesel du modèle WD10G330E211

Actionnez 330 HP (243 kilowatts) @ 2200 t/mn

Max.torque Nm@ 1250 1500 t/mn

Déplacement 9,726 L

Consommation de carburant minimum 210g/kw h

2. Circuit hydraulique

Quatre pompes hydrauliques, trois pompes à piston volumétriques et une ont fixé le déplacement

les pompes hydrauliques, toutes fournissent ensemble la puissance pour l'installation. Le circuit hydraulique est un circuit ouvert avec l'unité de filtrage proportionnelle de soupape de commande et complètement de circuit. L'élément filtrant peut être remplacé.

La dissipation thermique d'hydraulique est du refroidissement à air forcé. La pompe à piston volumétrique et la soupape de commande proportionnelle du système tournant et de alimentation sont conçu sensible à la charge,

quels contrôles l'écoulement de la pompe au besoin. Toutes les branches hydrauliques sont protégées par la soupape de trop-plein.

3. Tangons et inclinaison de mât

Le tangon est fait par le tuyau d'acier carré lourd, avant et des cylindres d'arrière sont reliés au support de foret. Là ferment à clef des dispositifs au chargement et voyagent position. Chaque tangon a pu placer tout seul.

Le cylindre du mât a l'extrémité d'amortisseur, qui pourrait réduire le choc quand elle va en haut et en bas, et la rend plus stable. La soupape de commande a pu changer la vitesse comme nécessaire.

4. Panneau de commande

le panneau d'Arc-oscillation situé au côté gauche, et lui peuvent se rétracter sous le mât en transportant.

Le panneau de commande consiste toute la position d'appareil et de foreuse. Le panneau de tiret consiste : eau-thermomètre, tachymètre, manomètre d'huile, indicateur de pression de système tournant, pression

mesure de système de alimentation, indicateur de pression du système de perçage, pression du perçage, pression

de la pompe auxiliaire etc.

5. Télescoper le mât

Télescoper le mât fournit beaucoup plus de course et de taille pour la tête de foret, et

raccourcit la longueur de la machine principale dans le transport. Le cylindre coulissant aide le mât

avec la course jusqu'à 3,65 m, et fait entreprise TI entrer en contact avec la terre, en conséquence,

réduit au minimum la force du support de foret.

Entièrement augmenté : 62 pieds (m) 18,9

Entièrement rétracté : 39,4 pieds (12 m)

6. Système de alimentation

La tête supérieure d'entraînement est conduite par le cylindre hydraulique et la chaîne. Quand elle se lève, l'extrémité supérieure de

le mât pourrait prolongé au rapport du 1:2, la longueur maximum de l'unité principale est environ 46 pieds (14.02m)

La capacité de retirent la force 110 230 livres-force (50 000Kg)

La capacité de abaissent la force 26 455 livres-force (12 000Kg)

Vitesse 80m/min de Max. Pull

Course du glissement 3.65m de mât

7. Système de sûreté

Le circuit hydraulique du mât est équipé de la valve hydraulique de sécurité, quand quelque chose va mal

avec le circuit hydraulique et la rotation l'unité fore vers le bas hors du contrôle, la sécurité hydraulique

la valve fermera à clef l'unité principale, l'arrête ainsi du forage vers le bas et évite un accident.

8. Valve de Lent-Alimentation de Foret-

L'opérateur pourrait commander la pression exactement par le foret- lentement de alimentation.

9. Tête supérieure d'entraînement

Costumes supérieurs de tête d'entraînement pour le trépan tricône, le marteau de DTH, le peu d'aneth de PDC et le trépan à diamants qui se réunit

une demande spéciale de tournent la vitesse et le couple pendant le travail. La boîte de vitesse de 4 décalages utilisant le pignon droit

conduisez, huilez la lubrification de bain. Le moteur et la boîte de vitesse hydrauliques ont pu prévoir beaucoup à grande vitesse

et couple à ajuster.

L'angle de tournent l'unité pourrait être ajusté comme nécessaire, s'étend de 0º (vertical)--90º.

Diamètre interne d'axe de noyau de robinet : 76,2 millimètres

11. Clé de puissance

Les pinces sont conçues et fabriquées selon la norme SY/T5074 et la Spéc. 7K » spécifications d'api pour le forage et l'équipement de service bon ».

La taille a sonné l'accouplement de ″ de 3 1/2 - corps de 8 ″

Max.Torque 100 000 nanomètre

T/mn de la vitesse de rotation 2,7 – 40

12. Montage : Chenille, train d'atterrissage d'excavatrice

La vitesse de Max.Moving est 3 km/h.

13. Boom de potence

Commande et contrôle hydrauliques, appui 180º rotatoire. Capacité de charge 7 605 livres-force (3 450 kilogrammes).

14. Sous-marin de flottement

Le sous-marin de flottement permet au joint pour se déplacer à la gamme du ″ 3 (76,2 millimètres).

15. Treuil

Le treuil conduit par le moteur hydraulique placé derrière le mât, en utilisant pour les outils de perçage de levage, tels que des tiges, tuyau d'enveloppe, peu de foret, et collier de foret, fonctionnement etc. de treuil est indépendant de l'autre fonction de perçage.

Capacité de corde de treuil 50 m

Roue vide tirant la force 3450 kilogrammes

Vitesse vide 60 m/min de roue

câble en acier 13 millimètres, 35 m

16. Ligne treuil

L'installation également est équipée de la ligne treuil, employant pour le perçage de noyau et tout autre champ de perçage.

Capacité de levage maximum : 1,5 tonnes. (Tambour nu)

Diamètre de fil d'acier : 6mm

Capacité de corde : 1500m

La vitesse de levage de fil simple est 0-280m/min, elle est réglable stepless et utilisé pour l'ascenseur et le bâti détectant des dispositifs.

17. Pompe de mousse

La pompe de mousse est conduite par la pompe à piston hydraulique, horizontale, triple, à simple effet de réciproque.

Déplacement maximum 75 l/min

MPA maximum de la pression 6

18. Graisseur d'outil

Usinez le graisseur lubrifiant l'outil de foret pour le marteau de DTH.

Écoulement d'huile de graissage : 0-12 l/h

stockage : 8 L

19. Système électrique

Le générateur et la pâte lisse conduits par le moteur diesel fournissent totalement le courant continu 24V. Tous les câbles sont protégés par la ligne de joint. En outre, tous les circuits sont équipés de mis en court-circuit.

C.C du générateur 24 V

Les parallèles de batteries de la batterie 2 se sont reliés à 12 V

Projecteur principal d'halogène de la lampe 4
