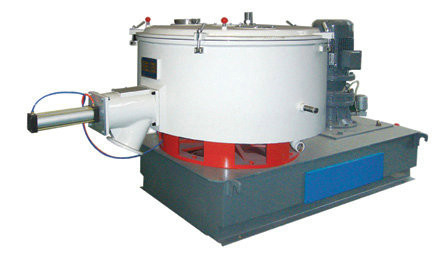

1000L 7.5Kw refroidissant les mélangeurs à grande vitesse avec le réducteur en spirale de pignon conique

Description :

1. Le baril intérieur du chauffage et le mélangeur de refroidissement sont faits d'acier inoxydable ; le baiTel extérieur du mélangeur de chauffage sont également en acier inoxydable, il peut résister à la corruption du DOP et il y a un seau s'ajoutant matériel d'acier inoxydable de ¢550mm vers le haut de la couverture de pot.

2. Le mélangeur de refroidissement est équipé du transport – type lames de poteau.

3. Dispositif battant électrique : équipé du dispositif tesing de la température et chaud accusez la table.

4. Le rouleau principal est scellé dans 88888

5. l'affichage numérique (fait à Changzhou)

6. Entrepreneur de Siemens

7. l'ouverture et le déchargement matériel de la couverture adopte le système de contrôle de la pression liquide.

8. décompression mettant en marche le dispositif : Il décomprimera la pression d'electirc quand nous mettons en marche la machine, il peut protéger le filet électrique.

9. PC électrique standard de la boîte 1 ; unité du bandrail 1 de rampes,

Applications :

Cette machine est très utilisée le mélange en plastique, en séchant et en colorant de toutes sortes de résine telles que le PVC, les pp, le PE, etc. Elle peut refroidir le matériel rapidement et effacer le gaz de reste après que mélange chaud afin de faciliter le matériel au stockage et à l'expédition.

Caractéristiques :

I. Nom : Mélangeur de refroidissement horizontal

Modèle : SHL-W1000

1) réservoir de mélange

Capacité totale d'A. : 1000L, volume efficace : 600L

Forme de B. : cylindrique horizontal, structure de double-couche, peut être refroidi par l'eau

C. à l'intérieur de baril : fait par SUS304, δ = 6mm, traitement de polissage intérieur de la surface 200#

Nervure de soutien de baril de D. : fait par Q235-A, δ = 16mm

Bride de visage d'extrémité de baril d'E. : fait par Q235-A, δ = 16mm, inwall d'acier inoxydable de 6mm, 200 | traitement poli

Corps externe de baril de F. : fait par Q235, δ = 5mm

2) agitation de la palette

Matériel d'A. : fait par SUS304, δ = 10mm, 4 groupes (8 PCs), 200 | traitement de polissage

Vitesse de rotation de B. de remuer l'aile : 128r/min

Structure de C. de remuer l'aile : composé de quatre groupes de lames positives et négatives.

les matériaux se déplacent dans les deux sens sous l'effet de la lame positive et négative pour atteindre le mélange uniforme

3) pièce de transmission

Matériel d'axe d'A. : la pièce entrant en contact avec des matériaux sont faites de SUS304, et des autres 45.

Structure de B. : l'agitation de la palette est fixe sur l'axe par des boulons

4) Barrelhead

Matériel d'A. : fait par SUS304, δ = 6mm, traitement de polissage intérieur de la surface 200#

Cachetage de B. : les pièces de cachetage du barrelhead adoptent le joint blanc de caoutchouc mousse

Le C. le barrelhead est équipé de port d'alimentation, de port d'échappement, de port d'accès, etc.

Manière d'ouverture de D. : pneumatique, ° 60

5) dispositif de port de décharge

Matériel d'A. : SUS304, traitement de polissage intérieur de la surface 200#

Structure de B. : Vanne papillon DN200 pneumatique

Matériel pneumatique de lame de vanne papillon de C. : SUS304

6) réducteur et moteur

Type de réducteur d'A. : réducteur en spirale de pignon conique

Puissance de moteur de B. : 7.5Kw

7) pièce de joint d'axe

Emballage de fibre d'A. PTFE + joint labyrinthe tressés

De l'air de B. est soufflé de l'anneau de joint de labyrinthe au réservoir de mélange. Cette conception est d'empêcher la possibilité de produits entrant dans le joint d'axe.

8) instrumentation électrique

L'A. les éléments électriques principaux adoptent Siemens (Suzhou)

Le B. le contrôle de centre serveur utilise le relais de temps

Le C. le coffret électrique emploie la structure antipoussière simple

9) dispositif de sécurité

Le couvercle d'A. du port d'accès du centre serveur est équipé de commutateur de contact. La conception de sécurité s'assure que l'aile de agitation peut tourner, après que le couvercle soit dans outre de l'état.

Avantage compétitif :

opération 1.Convenient
2.Safe et rendement fiable et élevé
consommation d'énergie 3.Low
9001:2000 4.ISO

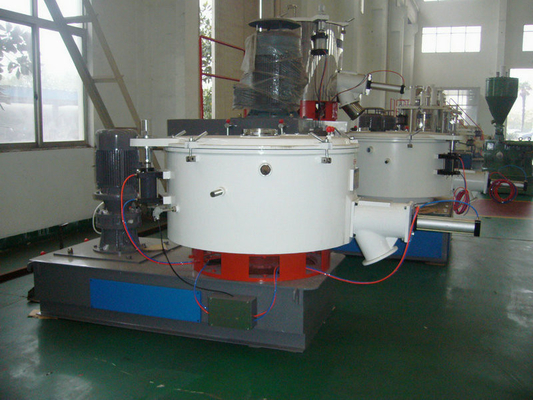

Détails :
