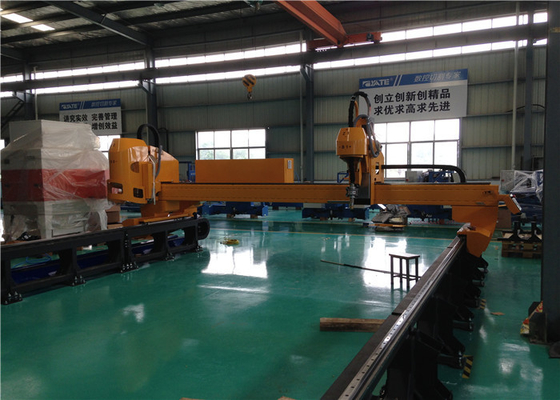

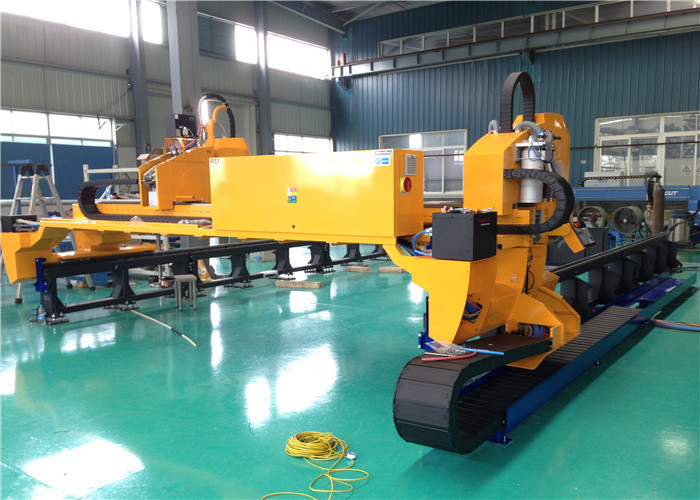

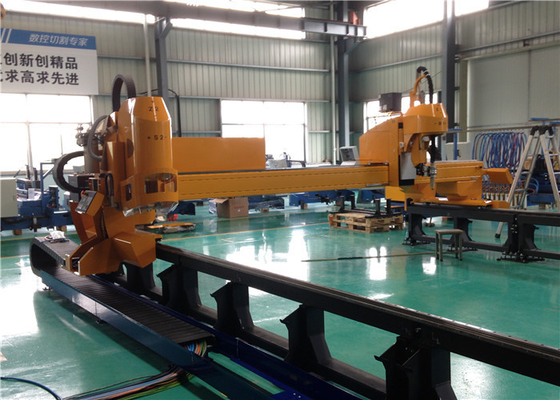

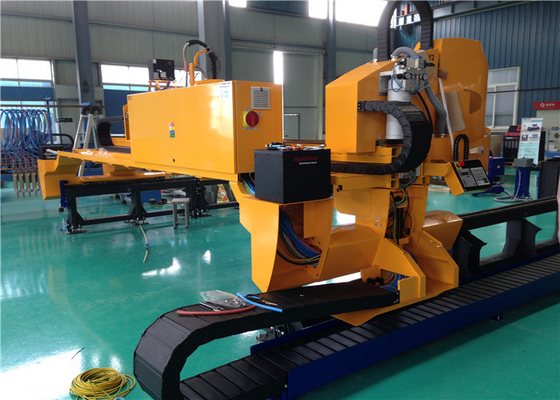

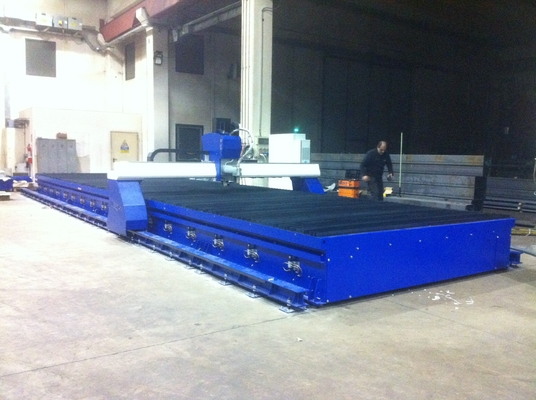

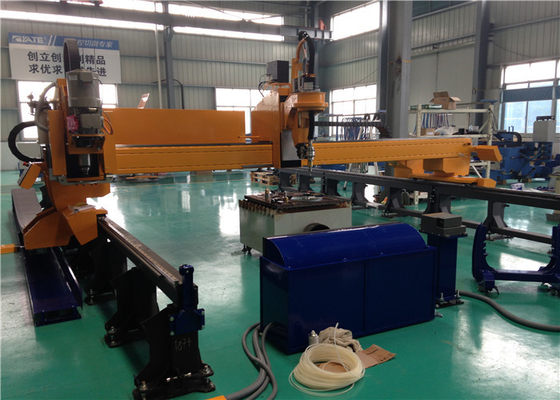

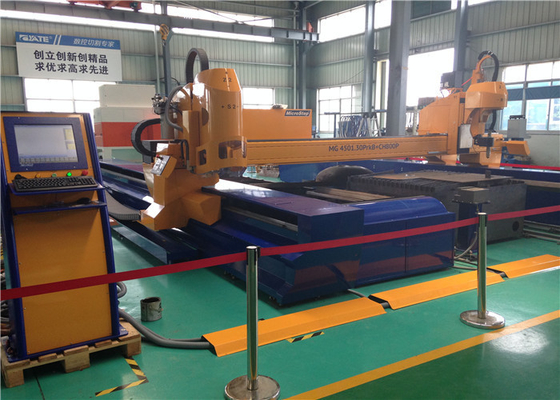

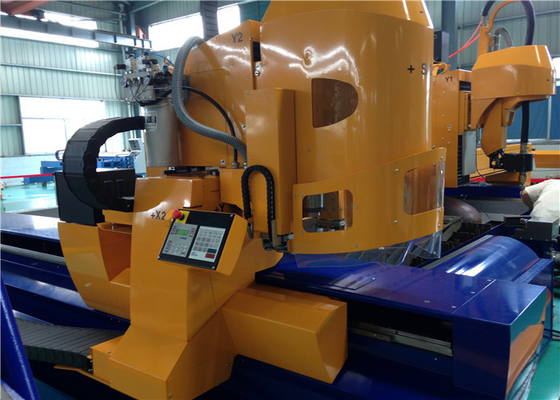

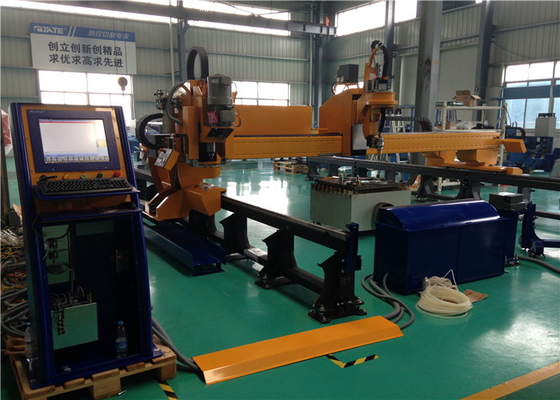

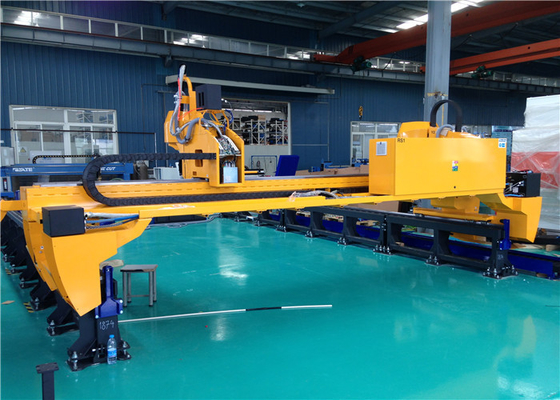

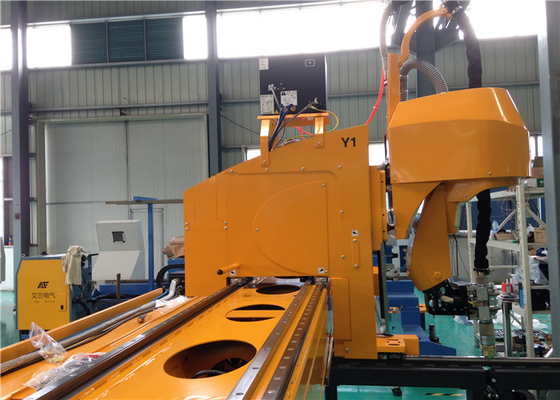

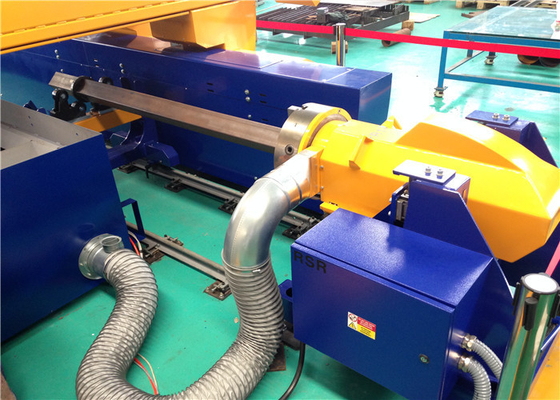

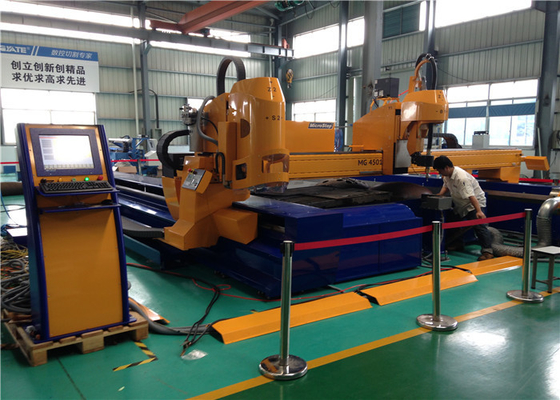

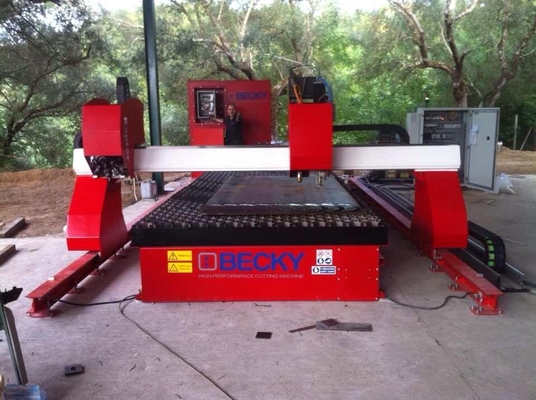

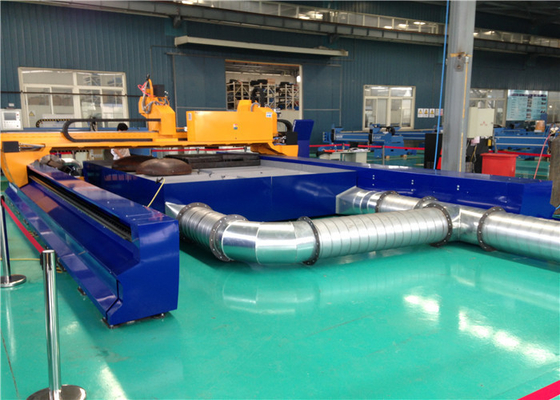

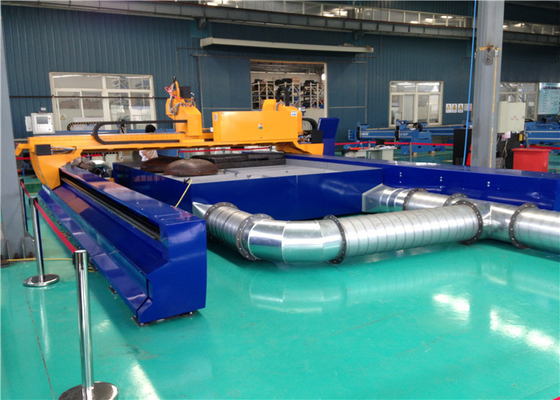

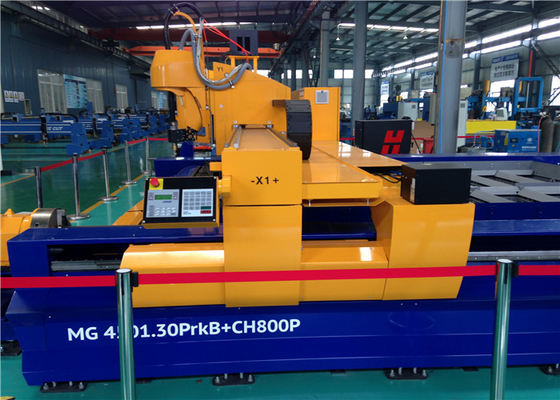

Découpeuse taillante rotatoire de plasma de commande numérique par ordinateur
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Surligner: | découpeuse électrique,outils de coupe de tôle |
||
|---|---|---|---|
Faisceau automatique de Place-Tube de double de découpeuse de plasma de commande numérique par ordinateur pour tailler orbital de plasma
1.Description
Machine taillante rotatoire utilisée dans le plasma orbital taillant sur la tôle d'acier, pour l'acier doux et l'acier inoxydable. Le contrôleur de commande numérique par ordinateur et le système électrique réalisé d'entraînement, logiciel d'emboîtement sont l'Italie. Le portique de machine et le bureau d'opération sont conçus par HERMMAN italien et fabriqués en Chine.

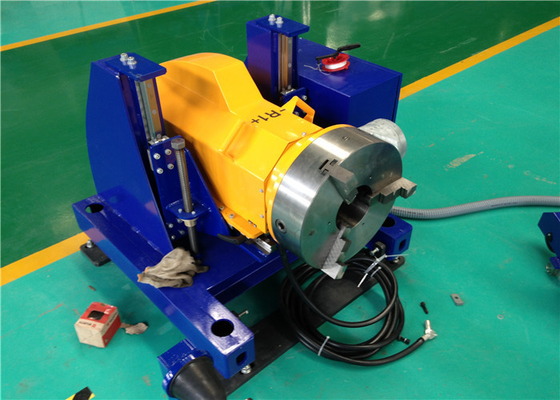

2. Le dispositif taillant rotatoire de Z32 FLORENZ avec des bras de robot balancent : Mouvements de servo d'A+B.
| NON. | Nom d'articles | Descriptions | Origine | Quantité. |
| 1 | Moteurs servo à C.A. d'oscillation de bras de robot |
a) le moteur harmonique servo à C.A. 100W pour le robot arme rotatoire.
|
Le Japon | 2sets |
| 2 | Dispositif mécanique rotatoire de bras de robot |
a) Double structure excentrique de bras d'alliage de dispositif d'oscillation et d'aluminium. b) Couverture en métal de revêtement de poudre. c) support de torche d'Auto-remise avec le dispositif anti-collision. |
L'Italie | 1set |
(1). Moteur servo et conducteur à C.A. sur des mouvements axiaux de X-Y-Z :
| NON. | Nom d'articles | Descriptions | Origine | Quantité. |
| 1 | Mouvement longitudinal d'axe de X-U |
a) Moteur servo à C.A. du couple élevé 1700W/7.7 nanomètre avec le frein. b) Interface de communication en temps réel d'autobus. |
L'Italie | 2sets |
| 2 | Mouvements transversaux et se soulevants d'axe de Y-Z |
|
L'Italie | 2sets |
(2) contrôleur de commande numérique par ordinateur de Z32 FLORENZ :
| NON. | Nom d'articles | Descriptions | Origine | Quantité. |
| 1 | Ordinateur de PC |
|
L'Italie | 1set |
| 2 | Contrôleur de commande numérique par ordinateur |
|
L'Italie | 1set |
(3) logiciel de l'emboîtement Z32 : démo de la coupe 3D et paramètres et conseils d'arrangement :
| NON. | Nom d'articles | Descriptions | Origine | Quantité. |
| 1 | Logiciel taillant d'emboîtement |
|
L'Italie | 1set |
| 2 | Base de données taillante |
b) Base de données de compensation d'angle taillant. |
L'Italie | 1set |
PIÈCES 3.B
Spécifications et configurations de découpeuse de commande numérique par ordinateur
(1). Configuration de machine :

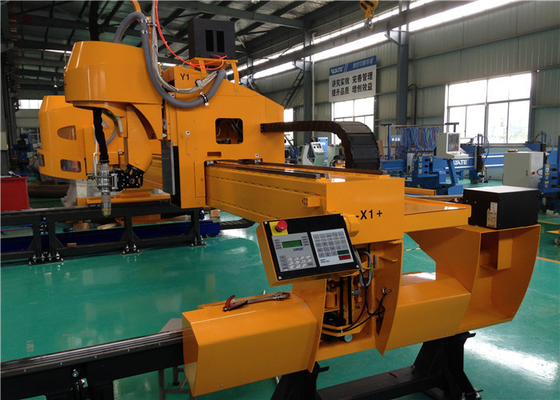

| Portique de machine |
La double structure de faisceau de place-tube est conçu en Italie et fait en Chine. |

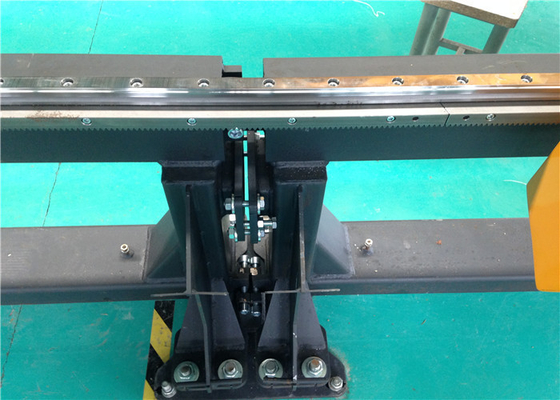

| Rail et support en acier | Chinois 43KG/M |
| Envergure en acier de rail | 4000mm |
| Longueur en acier de rail | côtés 18m*2 |
| Machine sur des mouvements longitudinaux d'axe de X-U |
Commande servo à C.A. de double-côtés d'Italien 1700W*2sets italien |
| Machine sur des mouvements transversaux d'axe des ordonnées |
Commande servo italienne à C.A. 750W*1set italien |
| Machine sur des mouvements de levage d'axe de Z |
Commande servo italienne à C.A. 750W*1set italien |
| Réducteur axial de vitesse de X-U-Y-Z |
NEUGART allemand 2+1+1sets |
| Bureau d'opération + panneau d'écran tactile |
Écran tactile indépendant de conception et Italien Hermann |
| contrôleur taillant rotatoire de la commande numérique par ordinateur 3D |
FLORENZ italien Z32 intégré Contrôleur 1set de commande numérique par ordinateur |
| Contrôle électrique et système servo |
Allemand SIEMENS et D.ELECTRON italien 1set |

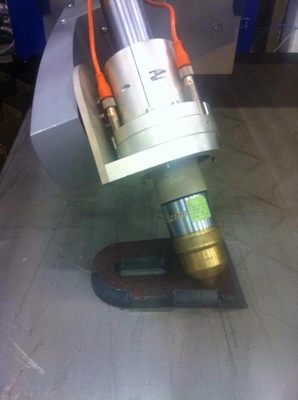

| Source et torche d'énergie fine de plasma |
Les USA HPR260xd avec le contrôle de gaz automatique 1set |
| Moteur de torche de plasma de commande numérique par ordinateur |
Plat en aluminium + glisseur linéaire d'incidence YDT-Z/F chinois 1set |
| Poussoir de torche de plasma de commande numérique par ordinateur |
Tige de vis + moteur servo à C.A. D.ELECTRON italien 1set |

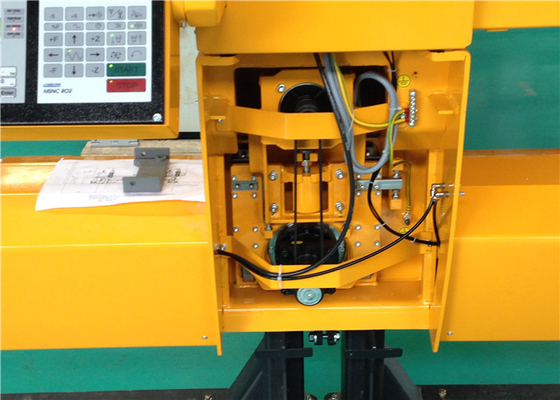

| Dispositif d'oscillation de bras de robot : Mouvements axiaux d'A+B |
Moteur harmonique servo japonais à C.A. 100W* 2sets |
| Dispositif mécanique d'oscillation de bras de robot | HERMANN italien 1set |
| Système mécanique de mouvement transversal |
Vitesse de précision/support et rail de guidage linéaire avec le glisseur d'incidence TAÏWAN HIWIN 1set |
| La table de coupe est faite par le client et on devrait se conformer le dessin est de YATAI chinois, il au système d'extraction de vapeur. | |
| La base de machine se compose d'acier de poutre en double T et préparé par le client, le dessin est d'usine de YATAI. | |
(2) fonctions de machine :
| Logiciel d'emboîtement pour tailler | Biseau-Coupe italienne 1set de LIBELLULA |
| Base de données taillante de coupe | L'Italie 1set |
| Contrôleur servo de taille de torche de tension d'arc à C.A. | L'Italie 1set |
| Dispositif anti-collision de torche de plasma | La Chine 1set |
| Dispositif limité électrique et mécanique de mouvement d'axe de X-U-Y : | 4+4 unités |
| Dispositif de stabilité de puissance | 5000VA chinois 1set |
| Décapant de la poussière pour le visage en acier de rail | La Chine 1set |
(3). Spécifications techniques de machine :
| Largeur de coupe efficace | ≤ 3,100mm |
| Longueur de coupe efficace | ≤ 16,000mm |
| Vitesse oisive de machine | 0-50m/min |
| Matériel de coupe de plasma | Acier doux et acier inoxydable |
| Épaisseur piercing de plasma | Référez-vous au modèle de puissance de plasma |
| Épaisseur de coupe de bord de plasma | Référez-vous au modèle de puissance de plasma |
| Distance haut/bas de torche de plasma | ≤280mm |
| Contrôle de taille de torche de plasma | Contrôle de torche de tension d'arc |
| Angle taillant maximum | degré ±45 |
| Vitesse maximum d'oscillation | 3000mm/min |
| Erreur minimale d'angle | degré ±1.5 |
| Erreur de bord tronquée par mn | ±1.0mm |
| Norme de précision de machine |
Accord avec JB/T5102-1999 chinois standard |
| Précision de verticale de torche de plasma | ±0.3mm |
| Précision de cheminement de torche de plasma | ±0.5mm |
|
Longueur latérale : 1000*1000 Vitesse de ligne droite : 500-800mm/min |
 |
| Point d'erreur d'intersection | ±0.5mm |
| Erreur de ligne droite | ±0.3mm |
| Erreur circulaire de degré | ±0.5mm |
| Erreur diagonale | ±0.5mm |
| Erreur d'arrangement de vitesse | ±0.5% |
| Rugosité de coupe | Ra≤12.5μm |
| Erreur en acier principale de ligne droite de côté de rail | 2.0mm/10000mm |
| Erreur auxiliaire de ligne droite de côté de rail | 2.0mm/10000mm |
| Précision horizontale de visage principal de rail | ±0.1mm/1000mm |
| Erreur horizontale entre le rail principal et auxiliaire | ≤2.0mm |
(4). Condition de travail de machine :
| La température fonctionnante | -10℃~+40℃ |
| Hygrométrie | ≤95% sans condensation |
| Environnement | Ventilation et aucun choc |
| Alimentation d'énergie en système de commande numérique par ordinateur | C.A. 1-Phase/220V±10V |
| Alimentation d'énergie en puissance de plasma | C.A. 3-Phase/380V±10V |
| Fréquence de puissance | 50/60Hz |
| Capacité d'entrée de machine | ≤5Kw |
| Capacité de puissance de plasma | ≤80Kw |
| Sortes de gaz de plasma | Air/oxygène/azote de compresse ainsi de suite |
| Conditions de source de gaz de plasma | Air congelé et sec avec le filtre de 3 niveaux sans pétrole et eau |
| Écoulement de gaz de plasma | Pression : 1Mpa, écoulement : 0.8m3/min |
liste de pièces 4.Machine principale :
| Articles | Marque/origine | Quantité. | Image |
| Contrôleur de commande numérique par ordinateur pour tailler 3D |
Italien Z32 FLORENZ |
1 | |
| Écran tactile et bureau d'opération | Conception et Chinois italiens faits | 1 | |
| Puissance fine et torche de plasma | Les USA HYPERTHERM HPR260xd | 1set | |
| Dispositif mécanique d'oscillation d'axe du bras 2 de robot | Italien Hermann | 1set | |
| Logiciel d'emboîtement pour le biseau |
LIBELLULA italien version de Biseau-coupe |
1 | |
| Conducteur servo transversal | D.ELECTRON italien | 1sets | |
| Conducteur servo longitudinal | 2sets | ||
| Torche soulevant le conducteur servo | 1sets | ||
| Moteur servo transversal | D.ELECTRON italien | 1*750W | |
| Moteur servo longitudinal | 2*1700W | ||
| Torche soulevant le moteur servo | 1*750W | ||
| Moteur servo harmonique rotatoire de bras de robot | Marque japonaise | 2*100W | |
| Réducteur transversal de vitesse | NEUGART allemand | 1 | |
| Réducteur longitudinal de vitesse | 2 | ||
| Réducteur de vitesse de levage de torche | 1 | ||
| Mouvement mécanique transversal |
Rail linéaire avec le glisseur TAÏWAN HIWIN |
1 | |
| Rail et support longitudinaux | 43KG chinois | 18M |
|
PIÈCES 5.C
- D'autres options pour des clients

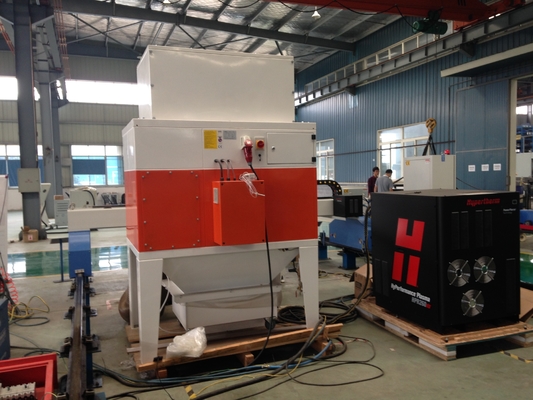

- Le système d'extraction de vapeur et de poussière fonctionne avec la découpeuse, il est préparé par le client à l'usine au Chili.
- Le stockage de compresseur/gaz d'air/dessiccateur congelé sont préparés par le client à l'usine au Chili.
