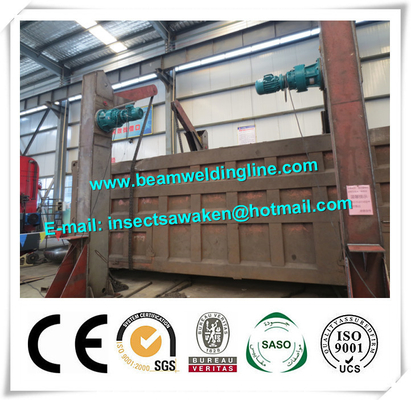

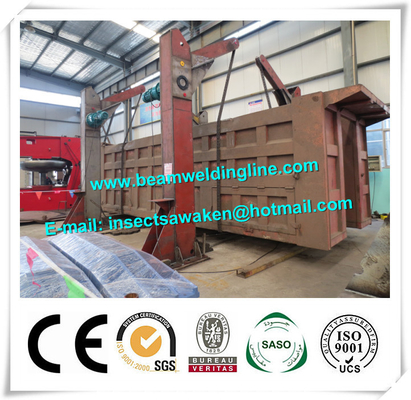

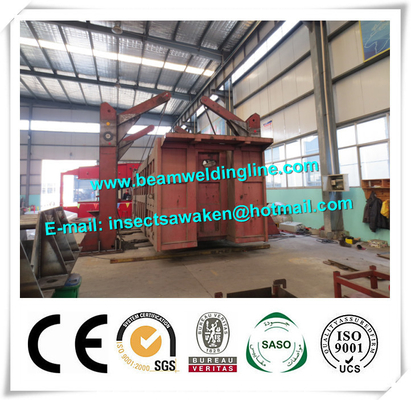

Type à chaînes chaîne de production de poutre à caissons de machine de rotation/machine renversement de chaîne

Type à chaînes chaîne de production de poutre à caissons de machine de rotation/machine renversement de chaîne

1. Instruction d'équipement

Cette machine est de 4 tonnes de bascule de chaîne. Par la chaîne du renversement, elle peut faire le travail rapiécer soit située à la bonne position. En attendant elle peut être reliée à l'autre dispositif de soudure, il peut être transformée en machine de soudure moitié-automatique. Elle emploie la variation de vitesse ou le contrôle de fréquence électromagnétique.

2. Paramètre technique

a. Modèle : LF-60
b. Capacité de charge maximum : 6tons
c. Excentricité maximum : 20mm
d. Renversement de la puissance de moteur : 2*2*2.2KW
e. Renversement de l'ange : 0-360°
f. Hauteur maximum appropriée d'objet : 2800mm
g. Largeur maximum appropriée d'objet : 2500mm
h. Renversement de la vitesse : 520-5200mm/min, contrôle de fréquence de vitesse de moteur
i. Couleur : jaune ou bleu

3. Caractéristique de représentation

La bascule se compose du cadre, retournant la structure, retournant le membre, le contrepoids et les parties commande.
La machine principale du cadre est une part de structure de soudure. Elle adopte avec le type de cadre structure, et tout le joint de soudure est conforme à la constante renforcent la condition commune de soudure de souder. Après soudure, il est employé au traitement thermique de recuit de sorte qu'il puisse essuyer l'effort interne de soudure et empêcher la déformation.
La fonction principale de retourner la structure conduit à la soudure en retournant l'objet. Elle se compose du moteur, du réducteur, de la roue à chaînes et de la chaîne. Le réducteur adopte avec la commande en spirale hélicoïdale de réducteur de cônes d'engrenage à vis sans fin de série S + de moteur de frein. Elle peut fermer à clef l'objet tournant effectivement. Elle peut arrêter n'importe quelle position pour fermer à clef l'objet.

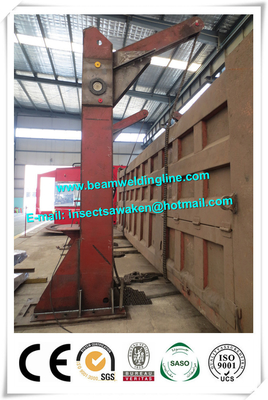

La fonction principale du bras de secousse est rôle auxiliaire de soutien. Le milieu est lié avec le cadre, et il peut faire le balancement fixe d'ange autour des haches de rotation.
L'extrémité est liée avec le contrepoids. L'extrémité antérieure est liée avec l'objet par la chaîne. Sans objet, le bras de secousse l'effectue revenant sur l'influence de contrepoids. La distance entre deux bras de secousse est plus de 800mm. elle peut faire l'objet placer commodément. En mettant l'objet vers le bas, le bras de secousse peut expédier la position horizontale par des influences de gravité. Quand il objet de main du besoin, bras de secousse reviennent en raison des influences de contrepoids pour faire la distance entre deux bras de secousse plus de 800mm, alors il peut traîner l'objet commodément.
Le contrepoids est lié avec le dos du bras de secousse. La fonction principale est employée pour tourner le bras de retour.
Le renversement de la vitesse de la chaîne est réglable steplessly. Par l'adoption avec le transducteur, il peut ajuster retourner la vitesse.

4. Chaîne d'approvisionnement et unité de composants (2 ensembles)

a. Constituez : cadre, mécanisme de changement, bras de secousse, contrepoids
b. Matériel aléatoire 1piece

5. Document technique
a. Manuel d'instruction d'opération
b. Certification, bordereau d'expédition
