Machine de fente de petit pain de Full Auto pour le traitement en acier de bobine de 0.3mm - de 2mm

0,3--machine de fente de 2mmx1300mm R

Description :

1. La machine de fente est appliquée largement dans l'industrie de transformation de bobine en acier avec laquelle elle peut traiter la grande bobine en acier galvanisée, bobine en acier enduite d'une première couche de peinture, l'alumzinc love et ainsi de suite dans quelques diverses largeurs et de plus petites bobines alors ces plus petites bobines peuvent être appliquées largement dans le petit pain formant l'industrie pour former différents profils.

2. La ligne entière consits de la voiture de bobine, decoiler, petits pains de pincement, guidant, dirigent l'organe de cisaillement, la machine de fente, le recoiler de rebut de chute, le tendeur, le pre-seperator, le recoiler et décharger la voiture de bobine.

3. Nous adoptons PLC de Mitsubishi et écran tactile humain-interactif, contrôleur d'Eurotherm pour réaliser les valves hydrauliques de bonne qualité automatiques de production aussi bien fabriquées Taïwan ou en Allemagne

4. Nous pouvons fournir l'entretien de la tout-vie et le guide technique de la machine aussi bien les pièces de rechange à nos clients

5. Il est facile d'utiliser avec le bas noice, le performace stable et le rendement élevé

Applications :

Les fentes peuvent être employées sur le petit pain formant la machine, ligne de tube de soudure d'à haute fréquence et ainsi de suite.

Caractéristiques :

caractéristiques de machine de fente de 0.3mm~2.0mm×1300mm

spécifications 1.Basic de la bobine en acier

Matériel en acier de bobine : acier au carbone commun, acier en acier ou enduit d'une première couche de peinture galvanisé

Épaisseur de bobine : 0.3mm--2mm

diamètre de bobine : ф2100mm maximum

Largeur de bobine : 300mm---1300mm

Diamètre intérieur de bobine : ≥φ508

Poids de bobine : 20T maximum

diagramme 2.Flow :

Voiture de bobine hydraulique---alimentation de mandrin de pelle simple à decoiler-tête-guiding&head et de 2 petits pains --machine de cisaillement principale de feuille---Puits (1)--déviation rectifiant (guidage de feuille)--reculer-puits de chute de fendre-side (2)---pre-seperator et atténuation de la machine de tension---recul de bobine ---déchargeant la bobine automobile--contrôle hydraulique ---contrôle électrique

voiture de bobine 3..1 hydraulique :

Forme de 1:1 de voiture de bobine : promenade à quatre roues

1,2 Structure de voiture de bobine : la structure métallique et c'est forme de v sur le dessus.

1,3 Puissance de promenade continue : décélérateur cycloidal de la vitesse 2.2kw

1,4 Puissance du levage et de l'abaissement : ф160mmx700mm conduit par cyliner hydraulique

voyage 1,5 maximum du levage et de l'abaissement : 700mm

1,6 Capacité de chargement maximum : 20000KG

voiture de bobine 1,7 avec le puits

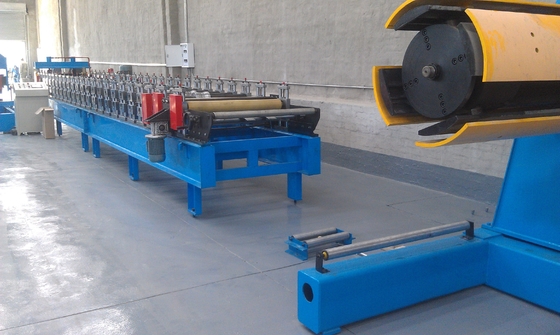

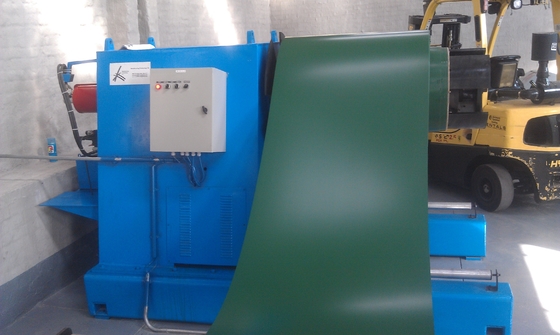

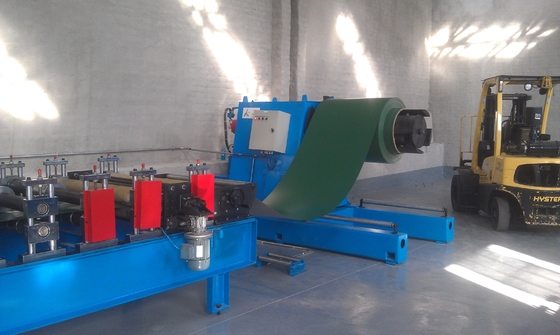

2. Machine simple de decoiler de mandrin

2,1 Manière de decoiling : mandrin simple de bras, expansion intérieure hydraulique

2,2 Formez de l'expansion et de la gamme de adjudication : ф460--ф510mm, cylindre d'huile hydraulique conduit,

puissance 2,3 du mouvement : cylindre d'huile hydraulique conduit (spécifications ф160mmx100mm de cylindre d'huile)

diamètre externe maximum de 2,5 bobines : Φ2100mm

largeur de 2,6 bobines : 300mm--1300mm

2,7 Capacité de chargement maximum : 20000kg

manière 2,8 de frein : frein pneumatique

3 : chef de guidage et tête de pelle

3,1 Formez de la structure de guidage principale : l'acier a soudé la structure, cylindre d'huile pour lifting&lowering

spécifications de cylindre de l'huile 3,2 hydraulique : ф100x500mm, 2pcs

3,3 Traction des petits pains : 40Cr, ф250mmx400mm, rouleaux en caoutchouc

puissance 3,4 de traction : décélérateur cycloidal de la vitesse 4kw

spécifications 3,5 pour la tête de pelle : structure soudée de tôle d'acier

3,6 Puissance du levage et de l'abaissement : cylindre hydraulique : ф80mmx400mm :

puissance 3,7 d'expanding&contracting : cylindre hydraulique : ф63mmx400mm

alimentation de 4 2 petits pains

spécifications de 4,1 rouleaux de départ : ф160mmx1350mm

matériel 4,2 des petits pains : roule 40Cr, durci passé au bichromate de potasse

cylindre de l'huile 4,3 pour niveler l'abaissement de lifting& de petits pains : ф80mmx100mm, 2pcs

organe 4,4 lifting&lowering : décélérateur cycloidal de la vitesse 4kw

puissance 4,5 de l'alimentation : moteur 7.5kw plus le ralentisseur

machine de tête-cisaillement 1set de la feuille 5.hydraulic

spécifications 5,1 : 2mmx1300mm

épaisseur 5,2 maximum de cisaillement : 3mm

5,3 largeurs maximum : 1300mm

spécifications de 5,4 mines : 3mx1.8mx3m (LXWXH) faits par le client sur la base

5,5 La fonction principale est le stockage de bobine et aussi bien que pour protéger la bobine contre des dommages au sol

6. déviation rectifiant l'unité (unité de guidage latérale)

6,1 La verticale roule des spécifications : ф90mmx1250mm 3 paires

6,2 Rouleaux compresseur de machine à papier de bobine : ф100mmx1400mm, passé au bichromate de potasse

puissance 6,3 des rouleaux compresseur de machine à papier de bobine : cylindre d'huile hydraulique, ф80mmx100mm

6,4 gamme de rectifier la déviation : 300-1300mm

manière 6,5 du guidage de côté : côté simple par le contrôle de mains

7. Machine de fente principale

7.1. Manière de la fente : tient la fente de lame ronde

spécifications 7,2 de fendre l'axe : ф205mmx1300mm

matériel 7,3 des axes de lames : chrome durci par 40Cr et polissage

spécifications rondes de lame du disque 7,4 : D305xd205mmxT10mm

matériel 7,5 des lames : 6Crw2Si, chrome durci HRC60-62degrees

puissance de fente du moteur 7,6 : Moteur de DC55KW avec l'accouplement commun plus le ralentisseur

puissance 7,8 de fendre la commande de pressing : décélérateur cycloidal de la vitesse 2.2KW

7,9 vitesses de fente : 0-50m/min réglable

exactitude de fente de la largeur 7,10 : +/-0.03mm

manière 7,12 de changer la lame : le cylindre d'huile hydraulique conduit les supports au mouvement,

spécifications de cylindre de l'huile 7,13 hydraulique : ф63mmx450mm

recoiler latéral de la chute 8

recoiler de rebut de 8,1 doubles côtés

spécifications 8,2 de plat de recul : ф450mmx350mm

puissance 8,3 du recul : contrôle d'inverseur du moteur 4kw

9 puits/tables de boucle

9,1 forment du puits : béton versé, table plate de doubles côtés

taille de 9,2 boucles : 4.5mx2mx3.5m (LXWXH)

structure plate de la table 9,3 : le tuyau carré soudé avec le glissement roule sur les extrémités et le conseil de plastique dessus couverts sur le visage

cylindre de l'huile 9,4 hydraulique se soulevant et s'abaissant

pre-seperator 10.damping&

diamètre 10,1 d'axe de pre-seperator : ф85mmx1300mm

les disques 10,3 de pre-seperator specificationф200mmx3mm, 65Mn ont éteint le processment

axe 10,4 de pré-séparateur lifting&lowering : lecteur ф75mmx100mm de cylindre d'huile hydraulique

puissance 10,5 du pressing : cylindre ф80mmx1400m, 2pcs d'huile hydraulique

matériel 10,6 des petits pains : processment HRC55-56 de la chaleur 40Cr

11. organe et séparateur de recoiler de bobine

spécifications 11,1 d'axe de recul : ф230mmx1300mm

spécifications 11,2 de recul : ф508mmx1300mm

puissance 11,3 d'expansion et de l'adjudication : ф160mmx100mm

bras 11,4 de soutien : structure métallique, cylindre ф80mmx350mm d'huile hydraulique

spécifications 11,5 d'axe de seperator : ф85mmx1300mm

disques 11,6 de seperator : ф200mmx3mm, 65Mn a éteint le processment

puissance 11,7 de seperator : ф75mmx350mm, cylindre d'huile hydraulique

bobine 11,8 poussant la puissance de bras : ф80mmx1400mm

puissance 11,9 du recul : moteur de C.C 75KW

contrôle de moteur 11,10 : le contrôle 590 d'e Eurotherm a fait au R-U

11,11 vitesses de recul : 0-50m/min réglable

11,12 poids maximum de bobine : 20T

puissance 11,13 de soutien : cylindre hydraulique ф80mmx350mm

bobine 12 déchargeant la voiture de bobine (voiture de rail au sol)

Forme de 12:1 de voiture de bobine : promenade à quatre roues

12,2 Puissance de promenade continue : décélérateur cycloidal de la vitesse 2.2kw

12,3 Puissance du levage et de l'abaissement : cyliner hydraulique conduit

spécifications 12,4 : ф160mmx700mm

12,5 Capacité de chargement maximum : 20000KG

contrôle 13 hydraulique

13,1 ensemble hydraulique de la référence 1

soupape de commande 13,2 et oléoduc, 1set pour chacun

pression 13,3 : 16Mpa

puissance 13,4 : 7.5kw-4

réservoir de stockage de pétrole 13,5 : 450L

Contrôle 14 électrique

14,1 Ensemble électrique du coffret 1

ensembles 14,2 du coffret 2 d'opération

14,3 PLC de Mitsubishi
