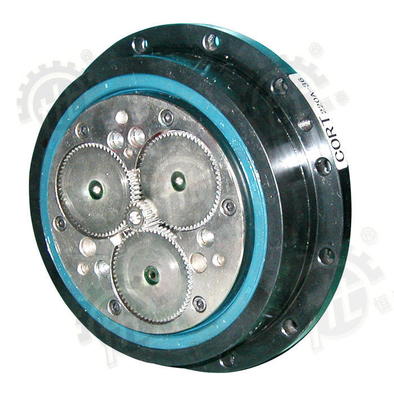

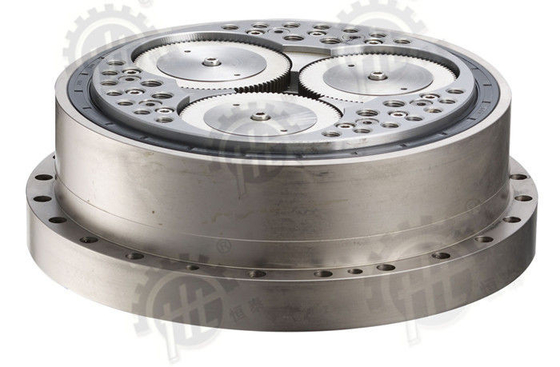

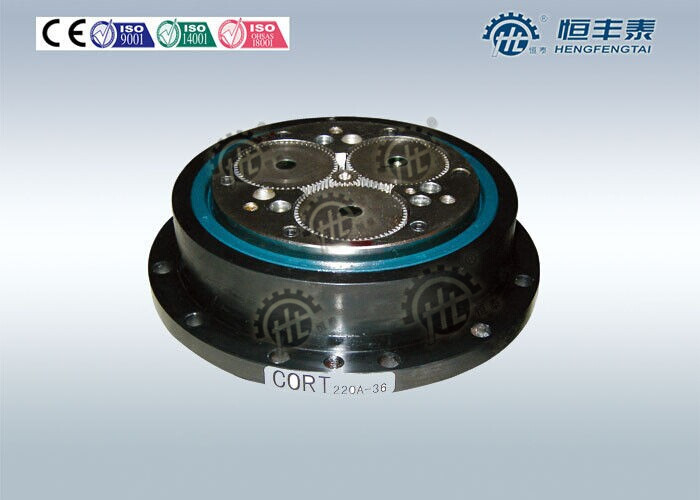

Boîte de vitesse Cycloidal 150Nm - 3800Nm de transport d'énergie de réducteur de vitesse de réduction de vitesse

Boîte de vitesse Cycloidal 150Nm - 3800Nm de transport d'énergie de réducteur de vitesse de réduction de vitesse

Détails rapides :

Disposition d'embrayage : Transmission oscillante de rouleau de composé de CORT

Couple de production : 150-3800Nm

Point d'origine : Zhejiang, Chine (continent)

Numéro de type : CORT130-CORT350

Marque : HENGTAI

Couleur : Selon le client

Rapport : 40-180

Effiency à la transmission : 80~90%

Emballage : 1pcs a emballé dans une petite case, 7-8 petites cases emballées dans une caisse en bois

L'autre nom :

Réducteur de vitesse de bras de robot industriel de série de CORT

Boîte de vitesse planétaire industrielle de transmission de CORT

Réducteur cycloidal de vitesse de transmission oscillante de rouleau de composé de CORT

Descriptions :

Le réducteur cycloidal de vitesse de réduction de vitesse pour l'équipement aérospatial est basé sur la commande d'oscillant

la transmission, une branche seriesgear a entré le transport d'énergie multi-synchrone de rouleau d'axe d'entrée dans

assurez-vous qu'il couvre une commande à haute précision, rigidité, caractéristiques élevées de charge. Les produits étaient

brevets, no. de brevet : 97100463,3 En raison de sa représentation supérieure, la commande de dent de petit pain peut être très utilisée

dans le mien pétrochimique et métallurgique, l'huile légère pharmaceutique, de nourriture, l'impression de tissus et la teinture,

poids excessif, tel que des machines d'industrie de machines de transport et de construction utilisées pour

décélération. S'il y a lieu, elle peut également être employée avec le taux de croissance, il vaut de mentionner que le petit pain

l'engrenage de transmission a extrêmement la capacité de chargement, peut réaliser à haute précision, composé de haut-rigidité

l'engrenage de transmission vivant de roulement a été développé et des brevets pour l'invention ont été accédés. Une telle précision

le réducteur s'applique particulièrement aux robots, équipement de commande numérique par ordinateur, équipement aérospatial, équipement de la défense

et conditions d'armes du contrôle à haute précision du système de transmission.

Caractéristiques de fonctionnement :

1. capacité de charge À hauteur engrenée de Multi-dent

2. Structure simple. Aucun établissements indispensables de production comme en réducteur cycloïdal

3. Le moteur ultra-rapide peut être relié à la commande, et ce serait avantage à la condition de la sensibilité

du système de contrôle intelligent

4. Fondamentalement peut réaliser le roulement le maillage, transmission avec le rendement élevé. Le réducteur de CORT normalement soit employé

dans le rapport de vitesse de (i=40~180), l'efficacité mécanique de 80-90%

5. Un plus grand rapport de transmission, structure compacte

6. Grande rigidité de production, léger contrecoup

7. Quand faites la transmission, serrez à la clé dynamométrique les fluctuations moins.

Caractéristiques :

Modèle	Couple de charge	rapport	dimension
			D	d	c	L	A
CORT130	150	40-100	130	120	120	65	16
CORT160	350	40-120	160	130	130	75	20
CORT220	650	40-130	220	160	160	90	24
CORT250	1400	50-160	250	200	200	100	28
CORT300	2600	55-170	300	250	250	120	34
CORT350	3800	55-180	350	300	300	130	36

Note :

C'est série préliminaire, et la dimension spéciale peut être convenue par le client.

Champ d'applications :

Robots industriels (soudure, rangement, chargement)

Équipement à extrémité élevé de commande numérique par ordinateur (machine, machine à cintrer de tuyau)

Plaque tournante, machine de déplacement

L'imprimante

Dispositif de mise en place d'antenne de radar

Systèmes d'alimentation solaire

Essai de produit :

Les échantillons rcycloidal de réducteur de vitesse de trasmission de précision de CORT qui est conçu et développé par

notre société ont été des résultats rigoureux examinés. L'essai incluent : caractéristiques de transmission

expérimentation, essai de précision et de contrecoup, essai de rigidité d'entraînement et essai.

Le test de performance commissionné par : Centre national de Reseach d'harmonique, la clef de voûte d'état

base harmonique industrielle d'entraînement, société Ltd Harmonique d'entraînement de Pékin Zhongjikemei : responsable. Il est

digne pour noter cela : Les résultats expérimentaux montrent la précision de cela, de réducteur de CORT et le contrecoup sont moins

que 1 arcmin, et lui a atteint les normes avancées internationales.

Nous commandons chaque aspect minuscule pour maintenir de haute qualité :

Avantage compétitif :

1 : Engagement de Multitooth

2 : Grande production, contrecoup d'ordures

3 : Rapport élevé, structure compacte

Stockage :

1. Pls pas entreposé dans extérieur.

2. Pls a mis le carton, le bois ou tout autre matériel entre les produits et le plancher. le réducteur de transmission ne peut pas directement

touchez le plancher.

GARANTIE :

1. HFT garantit le réducteur cycloidal de vitesse vendu pendant une année de la date de la livraison.

2. La garantie est limitée pour réparer ou remplacement, libre à notre usine, des pièces défectueuses dues à l'assuré

défaut de matériel ou de fabrication. Les pièces remplacées demeurent notre propriété. Toute autre compensation est

exclu, ni peut diriger et/ou des dommages indirects soient réclamés de n'importe quelle nature, aussi pour le manque provisoire

de l'utilisation des marchandises achetées.
