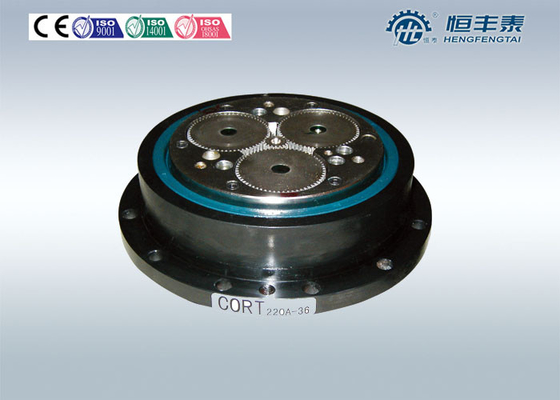

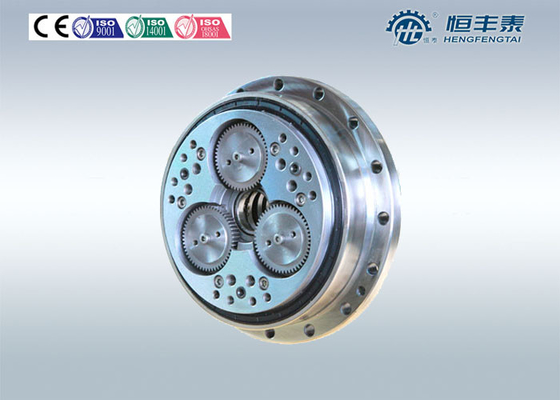

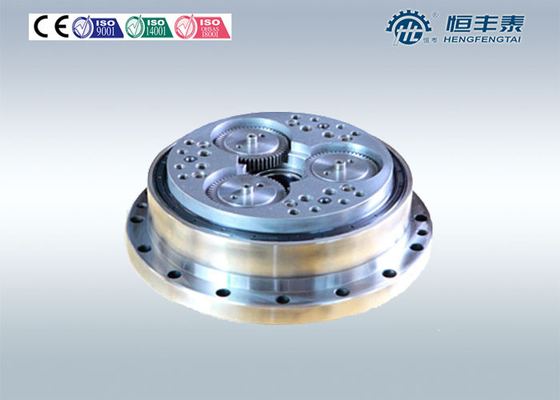

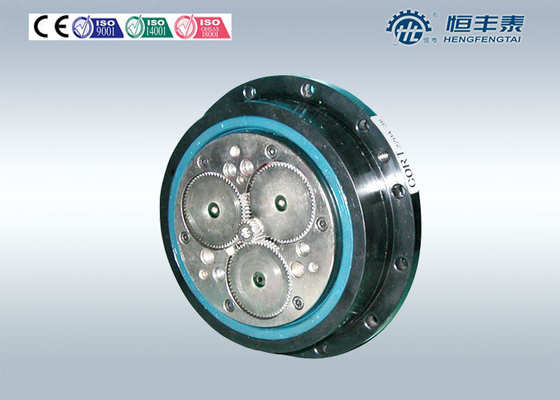

Boîte de vitesse creuse Cycloidal de réducteur de pignon à queue de RV-C avec le moteur servo, bas contrecoup
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Surligner: | boîte de vitesse de réduction de vitesse,ralentisseur cycloidal |
||
|---|---|---|---|
Boîte de vitesse creuse Cycloidal de réducteur de pignon à queue de RV-C avec le moteur servo, bas contrecoup
Détails rapides :
Le réducteur d'axe de cavité de RV-C fournit un à travers-trou central
avec un type composant configuration pour plus de flexibilité de conception de système
et de plus grandes options d'économie de l'espace.
L'unité incorpore des éléments de contact de roulement pour fournir le rendement élevé, longue durée et extrêmement - bas contrecoup aussi bien qu'une réduction décentrée de seconde étape conçue pour limiter la vibration et l'inertie tout en augmentant des options de rapport.
Le réducteur incorpore également un ensemble de grandes, internes incidences angulaires de soutien qui fournissent de grandes capacités de moment et nient le besoin de dispositifs externes de soutien – en réduisant la conception des coûts chronométrez et d'installation.
Caractéristiques
| Spécifications de performances | |
| Rapport de vitesse | 35,61 X : 1 |
| Couple de production évaluée | 27775 Dans-livres |
| Puissance d'entrée maximum | 8,40 HP |
| Contrecoup | arcmin 1,0000 |
| Efficacité | 85.00 % |
| Adaptation | Dent ; Planétaire ; Cycloidal |
| Support de réducteur et de moteur | |
| Style de réducteur | Bâti/Gearhead de moteur |
| Brides | Brides |
| Bâti de NEMA | Bride de support de NEMA |
| Configuration d'entrée et sortie | |
| Entrée de réducteur | Accouplement ou bague ; Vitesse |
| Production de réducteur | Axe creux ; 377 AVANT JÉSUS CHRIST M6 |
| Alignement d'axe | Compensation de parallèle |
| Dimensions de logement | |
| Longueur | 3,90 pouces |
| Taille | 15,75 pouces |
| Poids | 121 livres |
BOÎTE DE VITESSE DE SÉRIE DE RV-C : : DIMENSIONS
| Modèle | Pouce de Ø (millimètre) | Pouce de B Ø (millimètre) | Pouce de C Ø (millimètre) | Pouce de D Ø (millimètre) | Pouce d'E Ø (millimètre) | Pouce de F (millimètre) | Pouce de G (millimètre) | Pouce de H (millimètre) | Je m'avance petit à petit (les millimètres) | Pouce de J (millimètres) | Roulement à billes de K |
| 10 | 5,79 (147) | 4,33 (110) | 1,34 (34) | 1,22 (31) | 5,75 (146) | 1,95 (49,5) | 0,16 (4) | 0,39 (10) | 0,67 (17) | 0,76 (19,2) | 6807 |
| 27 | 7,17 (182) | 5,51 (140) | 1,85 (47) | 1,69 (43) | 7,13 (181) | 2,26 (57,5) | 0,20 (5) | 0,39 (10) | 0,65 (16,6) | 0,77 (19,5) | 6810 |
| 50 | 8,76 (222,5) | 6,93 (176) | 2,60 (66) | 2,24 (57) | 8,74 (222) | 2,68 (68) | 0,20 (5) | 0,47 (12) | 0,80 (20,2) | 0,94 (23,8) | 6813 |
| 100 | 9,86 (250,5) | 7,83 (199) | 2,87 (73) | 2,80 (71) | 9,84 (250) | 2,86 (72,6) | 0,20 (5) | 0,47 (12) | 0,78 (19,9) | 0,83 (21,15) | 6816 |
| 200 | 13,66 (347) | 10,24 (260) | 3,94 (100) | 3,54 (90) | 1362 (346) | 4,02 (102) | 0,28 (7) | 0,39 (10) | 1,23 (31,2) | 1,31 (33,2) | 6820 |
| 320 | 17,24 (438) | 13,39 (340) | 5,51 (140) | 5,43 (138) | 17,32 (440) | 3,98 (101) | 0,22 (5,5) | --- | 1,46 (37) | 1,71 (43,5) | 6830 |
| 400 | 19,09 (485) | 13,78 (350) | 5,51 (140) | 5,43 (138) | --- | 4,35 (110,5) | 0,24 (6) | --- | 1,54 (39) | 1,71 (43,5) | 6830 |
| 500 | 18,70 (520) | 15,35 (390) | 5,91 (150) | 5,43 (138) | --- | 5,14 (130,5) | 0,30 (7,5) | --- | 1,87 (47,5) | 1,97 (50) | 6832 |
| 900 | 22,44 (570) | 15,35 (390) | 5,31 (135) | --- | --- | 6,50 (165) | 0,89 (22,5) | --- | --- | --- | --- |
-
L'autre nom :
Réducteur de vitesse de positionneur de soudure de RV-E
Commande de robot industriel de RV-C avec le moteur servo
L'azimut et l'altitude de nabtesco de rv peuvent être avec précision réducteur de transmission
