Machine de fraisage de vitesse résistante pour la gestion de production en série et de machines
Machine de fraisage de vitesse résistante de YB3120K avec approprié à la gestion de production en série et de machines. considérablement efficacité d'augmenter.

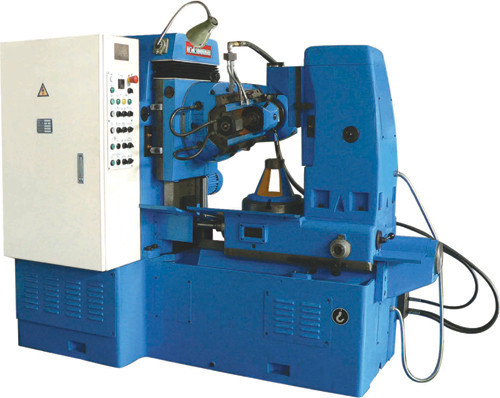

Machine de fraisage de vitesse résistante de YB3120K
Caractéristiques :
1.
1.
Détails rapides :
Condition : |
Nouveau
|
Point d'origine : |
Liaoning, Chine (continent)
|
Marque : |
GUANHUA
|
Numéro de type : |
YB3120K
|
Type : |
Horizontal
|
Commande numérique par ordinateur ou pas : |
Pas
|
Tension : |
380V,
|
Puissance (kilowatt) : |
7.5KW
|
Dimension (L*W*H) : |
2260×1800×1720 (millimètre)
|
Poids : |
3500kg
|
Certification : |
ISO9001 : 2000,
|
Garantie : |
un an
|
Modèle : Machine de fraisage de vitesse résistante de YB3120K
Paramètre principal :
1. Gamme dutraitement
Diamètre/largeur maximaux d'objet | 200mm/170mm |
Module maximal | 6mm |
Nombre de dent pour le traitement | 8~64 (12×50) * |
Angle hélicoïdal d'objet | ±45° |
la dent de processus de *Promise dans la parenthèse, peut traiter la dent dans non l'inclusion dans la parenthèse.
2. Courrier d'outil
Voyage maximal du courrier d'outil (vertical) | 170mm |
Vitesse verticale de mouvement de courrier d'outil | 0.55m/min |
Lecture minimale d'angle de pivot de courrier d'outil | 6 ′ |
Gamme de l'alimentation (verticale) | 0.6~5mm/RPM |
3. Table de travail
Diamètre de table de travail | 300mm |
Diamètre de trou de table de travail | 65mm |
Mn Vitesse d'alimentation de table de travail | 4mm /min |
Mouvement par révolution horizontale (manuel) | 1mm |
Mouvement minimal de lecture horizontal | 0.01mm |
Mouvement radial de table de travail | 4~30mm/min (hydraulique) |
taille de T-fente de table de travail | 18 millimètres |
Diamètre de lancement de roue de ver d'indexation | 256.956mm |
Distance entre l'axe de fraise-mère et la surface de table de travail | 310-510mm |
4. Axe de fraisage
Le diamètre maximal de fraise-mère/rallongent | 140mm/140mm |
Tige de renfort filetant le diamètre | M20 |
Chandelle du montage d'axe de fraise-mère | M.T.5 |
Mouvement axial de fraise-mère maximale | 95mm |
Distance entre l'axe de fraise-mère et la surface de table de travail | 260-430mm |
Distance entre la fraise-mère et le centre de table de travail | 30-175mm |
Gamme de vitesse d'axe | 79~498rpm |
Étape d'axe | 9step |
5. Poids de moteur et de machine
Puissance/vitesse de moteur | 7,5 kw/1500 T/MN |
Moteur rapide axial /speed (vertical) | 1,1 kw/1500 T/MN |
Moteur rapide radial/vitesse | 0,09 kw1500 T/MN |
Moteur de pompe hydraulique | 1,5 kw/1000rpm |
Pompe à réfrigérant | 0,75 kw/1500 T/MN |
Poids | 3500 kilogrammes |
De façon générale (L×W×H) | 2260×1800×1720 (millimètre) |
6, d'autres:
Diamètre de ① d'axe de fraise-mère : φ22mm, φ27mm, φ32mm, φ40mm
Diamètre d'axe de ② : φ30mm
