La glissière de sécurité cycloïdale de réducteur de soleil laminent à froid former la machine 1.5mm - 3mm

La glissière de sécurité cycloïdale de réducteur de soleil laminent à froid former la machine 1.5mm - 3mm

Les données techniques principales de la glissière de sécurité roulent formant la machine

Structure de petit pain formant la machine

1. Decoiler

• Chargement passif avec une tête d'un côté
• Matière de charge maximale : 8000Kg
• Max. Diameter de bobine : 1600mm
• Largeur maximale de pot tournant : 600mm

2. Alimenter-dans et mise à niveau

• Le feuillard est envoyé au guidage roule (chacun des deux côté gauche et droit sont réglables)
• Le feuillard est envoyé à fournir le diamètre de rouleau est 180mm, matériel est l'acier S45C, 48°C-52°C éteint
• La mise à niveau est faite par la partie supérieure de trois rouleaux et quatre rouleaux du côté incliné, qui sont tous préparation de surface éteinte.

3. Poinçon (chacun des deux le côté gauche et droit sont réglables)

• Poinçon hydraulique
• Diamètre de piston : 140mm
• Pression d'utilisation : 20Mpa
• Matériel de moule : Cr12, 58°C-62°C éteint
• Puissance de station hydraulique : 15 KILOWATTS
• Dimension (millimètre) : 1500 (L) X1100 (W) X1200 (H)

4. Formation

• Puissance de moteur principal : 22 KILOWATTS
• Réducteur cycloïdal BWD14-43-45KW de soleil
• Transmission : réducteur de transmission avec l'accouplement universel
• Matériel d'axe : Utilisant l'acier de haute qualité 45 éteint et gâché après avoir fini le traitement
• Diamètre d'axe : 100mm
• Matériel de rouleau : GCR15, 58°C-62°C éteint, plaquent la préparation de surface
• Nombre de stations : 17 stations
• Vitesse ajustant la conversion de fréquence d'utilisation, 5m-15m/min (pas comprenant le poinçon)
• Convertisseur de fréquence : Panasonic (380V, 50Hz)
• Contrôle de PLC
• Panneau d'opération d'écran tactile

5. Coupure

• Coupe hydraulique
• Matériel de lame de coupe : Cr12, 58°C-62°C éteint
• Diamètre de piston : 250mm
• Pression d'utilisation : 30Mpa
• Course fonctionnante : 80mm

6.Dimension de chaîne de production

• 11000mm (L) X1800mm (W) X1500mm (H)

7.Run ajournent

• Tuyau carré (60mm*40mm) soudé (la taille est ajustable)
• Dimension : 1500mm (L) X800mm (W) X600mm-1000mm (H)

Écoulement de fonctionnement de petit pain formant la machine

Matière première chargement-alimenter-dans avec le guidage (le feuillard est guidé dans la première station de formation)--niveler-poinçonner-roulement et coupe former-hydraulique--épuisez-vous la table

Prélevez le dessin

Épaisseur : 1.5mm-3mm

Chaîne de production

Decolier, petit pain formant la machine (comprenant alimenter-dans, nivelant, formation de petit pain, poinçon, ordinateur commandant, station hydraulique, coupant), de course table (2 PCs)

Chaîne de production croquis

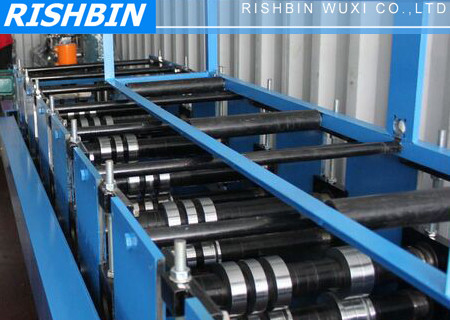

Photos de machine pour la référence

Notre avantage

• De haute qualité
• Fiable
• Durable
• Prix raisonnable
• Bon après service
• Garantie de 1 an
• Plus de 10 ans d'expérience
