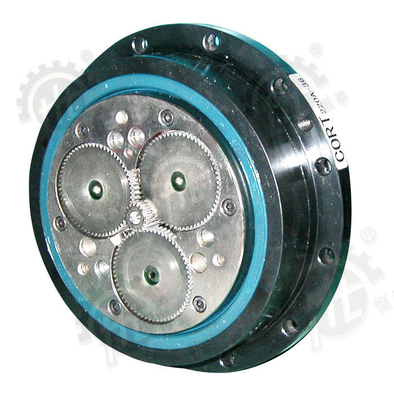

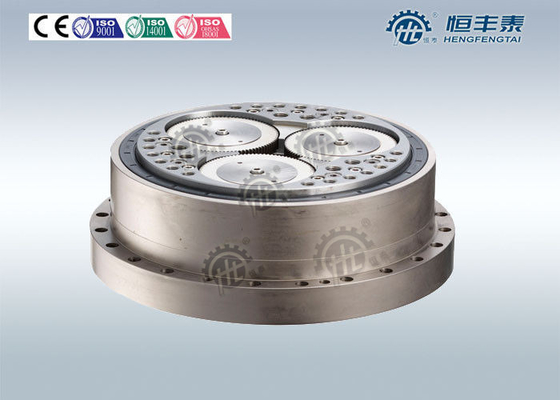

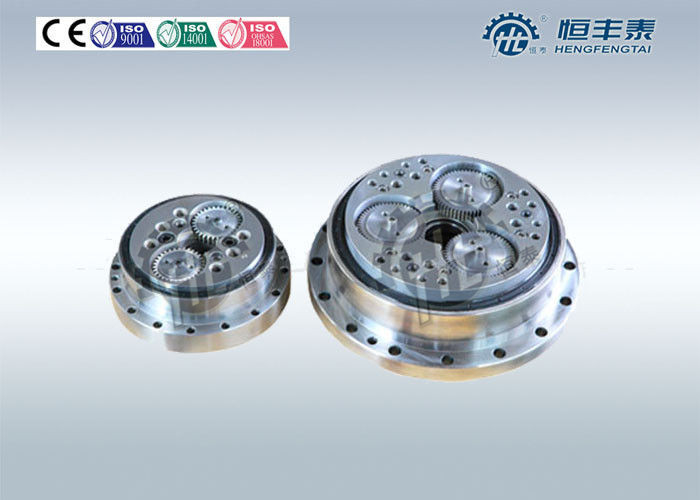

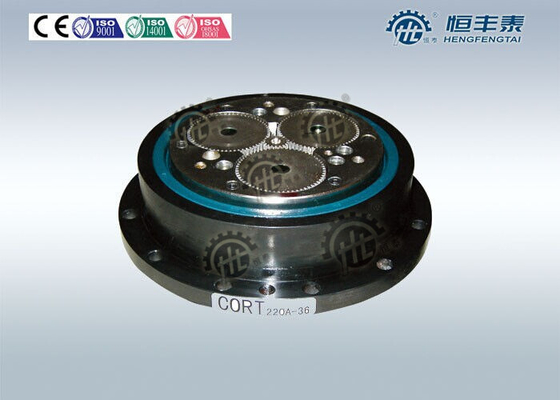

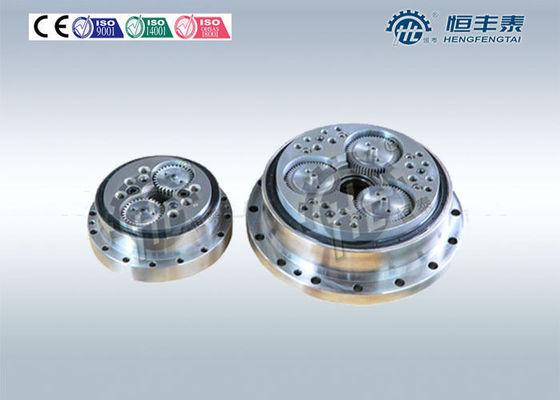

Réducteur Cycloidal de vitesse de transmission de précision/réducteur de transmission cyclo pour les robots industriels

Réducteur Cycloidal de vitesse de transmission de précision/réducteur de transmission cyclo pour les robots industriels

Détails rapides :

• Disposition d'embrayage : Transmission oscillante de rouleau de composé de CORT

• Couple de production : 150-3800Nm

• Point d'origine : Zhejiang, Chine (continent)

• Numéro de type : CORT130-CORT350

• Marque : HENGTAI

• Couleur : Selon le client

• Rapport : 40-180

• Emballage : Cas et palettes en bois d'exportation forts

• L'autre nom :

  Réducteur de vitesse de bras de robot industriel de CORT

  Réducteur d'engrenage de transmission de CORT

  Réducteur oscillant de transmission de rouleau de composé de CORT

Descriptions :

Le réducteur cycloidal de vitesse de transmission de haute précision utilisé pour les robots industriels est basé sur la commande de

la transmission oscillante, une série embrayent la puissance multi-synchrone de rouleau d'axe d'entrée entrée par branche

transmission pour s'assurer qu'elle couvre une commande à haute précision, rigidité, caractéristiques élevées de charge.

les produits étaient les brevets, no. de brevet : 97100463,3

En raison de sa représentation supérieure, la commande de dent de petit pain peut être très utilisée en produit pétrochimique, métallurgique

extrayez, lumière pharmaceutique, huile de nourriture, impression de tissus et teinture, poids excessif, tel que le transport et

machines d'industrie de machines de construction utilisées pour la décélération. S'il y a lieu, elle peut également être employée avec

taux de croissance, elle vaut de mentionner que l'engrenage de transmission de petit pain a extrêmement la capacité de chargement, peut

réalisez à haute précision, l'engrenage de transmission vivant de roulement composé de haut-rigidité a été développé et des brevets

pour l'invention a été accédé. Un tel réducteur de précision s'applique particulièrement aux robots, équipement de commande numérique par ordinateur,

équipement aérospatial, équipement de la défense et conditions d'armes du contrôle à haute précision du

système de transmission.

Caractéristiques de fonctionnement :

1. capacité de charge À hauteur engrenée de Multi-dent

2. Structure simple. Aucun établissements indispensables de production comme en réducteur cycloïdal

3. Le moteur ultra-rapide peut être relié à la commande, et ce serait avantage à la condition de la sensibilité

du système de contrôle intelligent

4. Fondamentalement peut réaliser le roulement le maillage, transmission avec le rendement élevé. Le réducteur de CORT normalement soit employé

dans le rapport de vitesse de (i=40~180), l'efficacité mécanique de 80-90%

5. Un plus grand rapport de transmission, structure compacte

6. Grande rigidité de production, léger contrecoup

7. Quand faites la transmission, serrez à la clé dynamométrique les fluctuations moins.

Caractéristiques :

Modèle	Couple de charge	rapport	dimension
			D	d	c	L	A
CORT130	150	40-100	130	120	120	65	16
CORT160	350	40-120	160	130	130	75	20
CORT220	650	40-130	220	160	160	90	24
CORT250	1400	50-160	250	200	200	100	28
CORT300	2600	55-170	300	250	250	120	34
CORT350	3800	55-180	350	300	300	130	36

Note :

C'est série préliminaire, et la dimension spéciale peut être convenue par le client.

Avantage compétitif :

1 : Engagement de Multitooth

2 : Grande production, contrecoup d'ordures

3 : Rapport élevé, structure compacte

Applications :

Essai de produit :

Réducteur cycloidal de vitesse de transmission de haute précision utilisé pour des échantillons de robots industriels qui est conçu

et développés par notre société ont été les résultats rigoureux examinés. L'essai incluent : transmission

expérimentation de caractéristiques, essai de contrecoup de precisionand, essai de rigidité d'entraînement et essai.

Le test de performance commissionné par : Centre national de Reseach d'harmonique, la clef de voûte d'état

base harmonique industrielle d'entraînement, société Ltd Harmonique d'entraînement de Pékin Zhongjikemei : responsable. Il est digne

pour noter cela : Les résultats expérimentaux montrent la précision de cela, de réducteur de CORT et le contrecoup sont moins de 1

l'arcmin, et lui a atteint les normes avancées internationales.
